一、 功能及用途

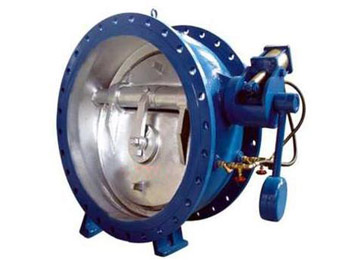

液力自動閥（多功能水力控制閥系列）是我公司在消化吸收微阻緩閉止回閥、液控蝶閥、等許多閥的優良性能的基礎上研制而成的產品。它兼具有電動閘閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系統安全。液力自動閥是國內外結構新穎、性能先進、運行可靠的泵站新型控制設備，廣泛用于自動化排水泵站的出水管上。
二、主要技術性能和特點：
1、 節能效果顯著：啟閉件用平板式、排擠小、水流平順；
2、 消除水錘可靠：緩閉裝置與啟閉件連鎖啟閉；自動實現緩閉，不受水泵實際流量和揚程變化的影響，不需專業人員現場調整，故障點少；
3、 密封可靠、零泄漏：采用國外先進的三偏心硬密封結構，以最小的摩擦力矩達到最佳的密封效果；
4、 實現關閥啟泵：啟泵后進口壓力達到預定值（0.1Mpa以上）時，閥門自動開啟，可達到最小啟泵電流，確保電機和電控設施安全；
5、 實現停泵關閥：當泵停后進口壓力小于或等于出口壓力時，閥門在重力作用下自動關閉；
6、 操作維護簡單：只需開啟或關閉水泵機組，閥門即按照水泵操作規程自動啟閉。過濾器、節流閥等零部件檢修清洗時可在機組正常工作時（關閉進出口球閥）進行，關鍵零件均選用優質材料，基本無需維護；
7、 占地空間小，降低土建成本；
8、 可根據現場工況設置各種附加功能，閥門開啟角度機械顯示。
三、 性能保證值
1、 技術（1Mpa=10kgf/c M2）
|
公稱通徑
DN（mm）
|
公稱壓力
（Mpa）
|
試驗壓力
|
適 用
溫 度
|
適用介質
|
|
殼體（Mpa）
|
密封（Mpa）
|
|
200~1800
|
1.0
|
1.5
|
1.1
|
80℃
|
水、油
海 水
|
|
200~1400
|
1.6
|
2.4
|
1.75
|
|
200~1000
|
2.5
|
3.75
|
2.75
|
2、 性能參數
|
|
DN≤1800mm
|
|
關閥時間（S）
|
液力自控（45s）
|
|
開閥時間（S）
|
液力自控（60s）
|
|
緩閉時間（S）
|
10-40 S可調
|
|
泄漏量
|
零泄漏
|
GB/T13927-92A 級
|
|
|
|
|
3、 其它參數
|
壓力試驗標準
|
GB/T13927-92級（零泄漏）
|
連接形式
|
法蘭式
|
|
結構長度標準
|
GB12221-2005雙法蘭系列
|
法蘭標準
|
鋼制法蘭
GB9115.7-9115.11-2000
|
4、主要外形尺寸
|
公稱通徑
DN(mm)
|
尺寸
|
|
L
|
H
|
B1
|
B2
|
|
200
|
230
|
550
|
540
|
600
|
|
250
|
250
|
630
|
600
|
700
|
|
300
|
270
|
690
|
650
|
740
|
|
350
|
290
|
780
|
710
|
800
|
|
400
|
310
|
860
|
770
|
870
|
|
450
|
330
|
910
|
830
|
920
|
|
500
|
350
|
980
|
900
|
1000
|
|
600
|
390
|
1070
|
1090
|
1250
|
|
700
|
430
|
1220
|
1200
|
1360
|
|
800
|
470
|
1320
|
1320
|
1480
|
|
900
|
510
|
1430
|
1420
|
1580
|
|
1000
|
550
|
1550
|
1550
|
1700
|
|
1200
|
630
|
1800
|
1780
|
1950
|
|
1400
|
710
|
1980
|
2000
|
2175
|
四、 操作說明
1、 啟泵開閥時，進口端介質經球閥、過濾器，進入液壓缸有桿腔，推動活塞向上運動，經傳動機構開啟閥門。
2、 停泵關閥時，閥門進口壓力低于或等于閥門出口壓力時，此時閥門的大蝶板在壓力差及重力作用下迅速關閉，截斷絕大部回水，同時，平衡錘通過閥桿帶動小蝶板緩慢關閉，泄除部份回流水，閥門進入緩閉階段。經節流閥實現閥門第二階段關閉（慢
關），可調整節流閥開度來調節緩閉速度，從而控制閥門的關閉時間來消除水錘危害，保護水泵及管網系統安全。
五、 安裝型式說明
1、 液力自動閥可立式安裝，也可以臥式安裝。為了安裝維修方便，在空間許可時，應優行考慮臥式安裝；
2、 當閥門關閉時，蝶板的光面為進水方向，裝有閥桿的一面為出水方向。嚴禁反向安裝。
3、 臥式安裝時，為了改善管道受力狀況，當閥門口徑大于500mm時，應該設置專用支架或基礎。
六、 訂貨須知
確保滿足您的使用要求，訂貨時請您詳細注明：名稱、型號及規格、最大工作壓力、使用溫度、使用介質及特殊要求。
七、 安裝運行
1、閥門安裝前仔細檢查各部件是否完好，管路是否暢通；
2、閥門最好安裝在水平管路上。若需垂直或傾斜安裝時，應充分考慮安裝維修是否方便；
3、安裝時注意介質流向，須于閥門標識流向一致；
4、為便于調試需在進口安裝壓力表；
5、緩閉時間的調整：調節緩增長節流閥，可調整液力自動閥的緩閉時間。
|
